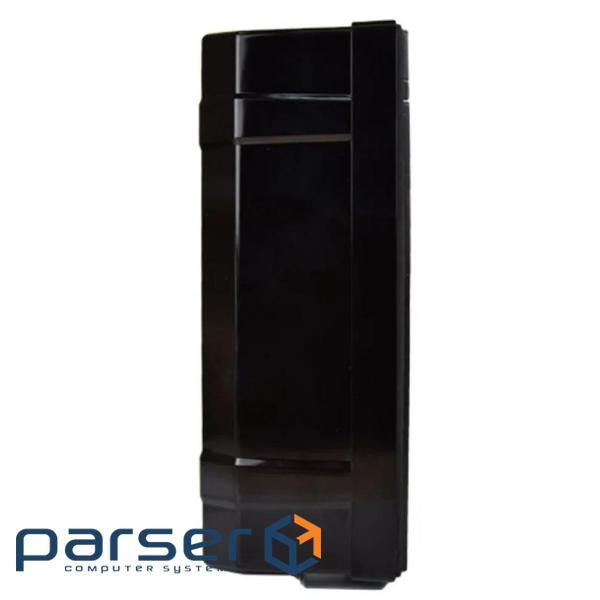

Інфрачервоний бар'єр Lightwell LBX-100 AF (LBX-100AF)

Активний інфрачервоний двопроменевий бар`єр LBX-100 AF із режимом «антитуман». ПРИЗНАЧЕННЯ
Призначений для виявлення порушника як у приміщенні, так і на вулиці. Бар`єр рекомендується використовувати для захисту дверей, вікон, воріт, складів з високими стелажами та захисту периметрів. ПРИНЦИП РОБОТИ ІЧ-БАР`ЄРУ LBX-100 AF
Бар`єр складається з двох частин: передавача (TRANSMITTER) та приймача (RECEIVER). У передавачі знаходяться діоди, що випромінюють інфрачервоні пучки світла, а в приймачі діоди, що їх приймають. Якщо хоча б два інфрачервоні промені перекриваються стороннім предметом або істотою, бар`єр переходить у режим «ТРИВОГА» і приймач передає сигнал на центральний блок охоронної сигналізації. Режим «антитуман» зменшує чутливість пристрою, дозволяючи скоротити кількість помилкових спрацьовувань ІЧ-бар`єру у несприятливих погодних умовах. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Тип датчика: дротовий Кількість інфрачервоних променів: 2 Довжина ІЧ-променя на вулиці: 100м Довжина ІЧ-променя у приміщенні: 300м Горизонтальний кут налаштування променя: 180 градусів (± 90 градусів) Вертикальний кут налаштування променя: 20 градусів (± 10 градусів) Установка чутливості: 50ms, 100ms, 300ms, 700ms Кількість адрес: 4 Тампер: NC Виходи реле: NC / CO / COM (30V / 1A) Живлення: DC 12 В / AC 24 В Споживання: 150mA max Ступінь захисту: IP65 Діапазон температур: -25°C...+55°C Розміри: 79,9 х211, 5х74, 7мм Вага: 1000г ВСТАНОВЛЕННЯ ІЧ-БАР`ЄРУ
Виберіть потрібне місце для встановлення бар`єру.
Переконайтеся, що передавальна частина знаходиться навпроти приймальні, і що діоди приймача та передавача розташовані на одному рівні. Коли діоди на одному рівні при включеному живленні ІЧ-бар`єр знаходиться в режимі «ОХОРОНА». Якщо діоди не розташовані навпроти один одного, бар`єр перейде в режим «ТРИВОГА».
Переконавшись, що приймач та передавач спрямовані правильно, закріпіть обидві частини бар`єру за допомогою шурупів та кріпильних елементів.
КОМПЛЕКТАЦІЯ LBX-100 AF
ІЧ-бар`єр, що складається з передавача та приймача
комплект кріпильних елементів
інструкція Тип пристрою ІЧ-бар`єр
Робоча температура, °C -25 ~ +55
Кількість променів 2
Напруга живлення / джерело живлення AC / DC 12-24 В
Розміри, мм 79.9 х 211.5 х 74.7
Вага, м 1000
Дальність / площа дії 100 м
Струм споживання, ма 150
Комплектація передавач, приймач, комплект кріпильних елементів, інструкція
Живлення AC / DC 12-24V
