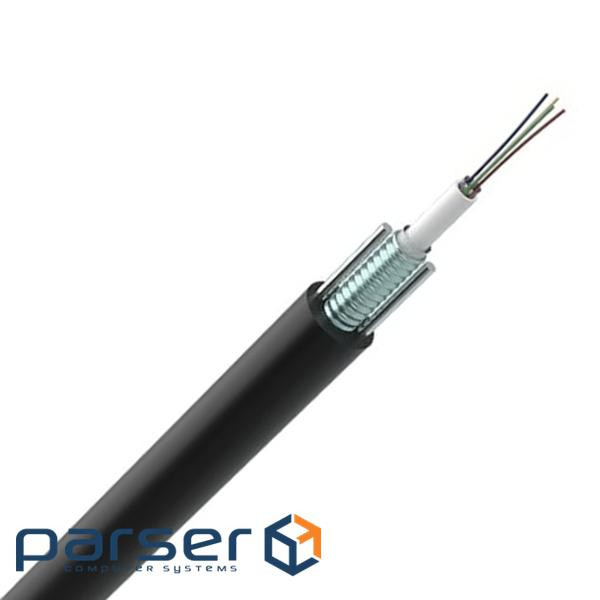

TelegramOKTBg-M (1.5) cable P-8E1-0.40F3.5 / 0.30H19-8 monotube, steel corrugated armor, 2 steel power elements
Invoice with VAT 20%
Address delivery «Nova Posta»
Courier in Kiev 60 ₴Кабель призначений для прокладки ручним і механізованим способами в ґрунтах всіх категорій з низькою, середньою і високою корозійною агресивністю, зокрема заражених гризунами, окрім схильних до мерзлотних деформацій. Також можлива прокладка в кабельній каналізації, трубах, блоках, колекторах і т.д. при небезпеці пошкодження гризунами.
Структура кабеля- З багатомодовими оптичними волокнами за вимогами ITU-T G.651.1, IEC 60793-2-10.
- З силовими елементами - склонитки (до 24 ОВ).
- 3. Із зовнішньою оболонкою з:
- полімеру, що не поширює горіння (Пнг-HF),
- полівінілхлоридного пластикату пониженої горючості (Внг-HF),
- полівінілхлоридного пластикату зі зниженим виділенням диму (Внг-LS).
Стандарти/ТУТУ У 31.3-05758730-032-2003
IEC 60332-1-2 IEC 60793-1-1 IEC 60793-1-1 IEC 60793-1-20
IEC 60793-1-21 IEC60793-1-22 IEC 60793-1-40 IEC 60793-1-43
IEC 60793-1-44 IEC 60793-1-41 IEC 60793-1-42 IEC 60793-2
IEC 60793-1-45 IEC 60794-1-1 IEC 60794-1-2 I IEC 60794-3
IEC 60794-3-10 IEC 60794-3
Основні техніко-експлуатаційні характеристики| Максимальний індивідуальний коефіцієнт загасання, дБ/км: - 1310nm/1550 nm | 0,36/0,22 |
| Коефіцієнт хроматичної дисперсії, пс/(нм*км): - 1310 nm/1550 nm | 3,5/18 |
| | |
| Мінімальний радіус вигину, мм | не менше 20 номінальних діаметрів кабелю |
| Допустиме роздавлююче зусилля, Н/100 мм | 3000 |
| ДДопустиме розтягуюче зусилля, кН | 1,5 или 2,7 |
| Діапазон температур експлуатації та монтажу | -40 °С - +60 °С |
Маркування по оболонці кабелю: марка кабелю, ПАТ Одескабель, рік виготовлення, знак синусоїди і телефонної трубки, метражні мітки
На основі стандарту DIN VDE 0888: A-DF(SR)2Y
Номенклатура і масо-габаритні характеристики:| Кількість ОВ у кабелі, шт | Код продукції | Марка кабелю | Діаметр кабелю, мм | Маса кабелю, кг/км |
| 2 | 33441102 | OKТБг-М(1,5)П…2Е1 | 8,0±0,6 | 77 |
| 4 | 33441104 | OKТБг-М(1,5)П…4Е1 | 8,0±0,6 | 77 |
| 4 | 33411904 | OKТБг-М(2,7)П…4Е1 | 8,6±0,6 | 89 |
| 8 | 33441108 | OKТБг-М(1,5)П…8Е1 | 8,0±0,6 | 77 |
| 8 | 8733034 | OKТБг-М(2,7)П…8Е1 | 8,6±0,6 | 89 |
| 12 | 33441112 | OKТБг-М(1,5)П…12Е1 | 8,0±0,6 | 77 |
| 12 | 8733035 | OKТБг-М(2,7)П…12Е1 | 8,6±0,6 | 89 |
| 16 | 33441316 | OKТБг-М(1,5)П…2х8Е1 | 9,2±0,6 | 100 |
| 16 | 8733036 | OKТБг-М(2,7)П…2х8Е1 | 9,8±0,6 | 113 |
| 24 | 33441324 | OKТБг-М(1,5)П…2х12Е1 | 9,2±0,6 | 100 |
| 24 | 8733037 | OKТБг-М(2,7)П…2х12Е1 | 9,8±0,6 | 113 |
| 36 | 33441136 | OKТБг-М(1,5)П…3х12Е1 | 10,6±0,6 | 127 |
| 36 | 8733010 | OKТБг-М(2,7)П…3х12Е1 | 11,2±0,6 | 141 |
| 48 | 33441148 | OKТБг-М(1,5)П…4х12Е1 | 10,6±0,6 | 127 |
| 48 | 8733038 | OKТБг-М(2,7)П…4х12Е1 | 11,2±0,6 | 141 |
| 64 | 33441164 | OKТБг-М(1,5)П…8х8Е1 | 11,6±0,6 | 146 |
| 64 | 8733039 | OKТБг-М(2,7)П…8х8Е1 | 12,2±0,6 | 162 |
| 72 | 33441172 | OKТБг-М(1,5)П…6х12Е1 | 11,6±0,6 | 146 |
| 72 | 8733040 | OKТБг-М(2,7)П…6х12Е1 | 12,2±0,6 | 162 |
| 96 | 33441196 | OKТБг-М(1,5)П…8х12Е1 | 12,4±0,6 | 165 |
| 96 | 33483181 | OKТБг-М(2,7)П…8х12Е1 | 13,0±0,6 | 182 |
| 144 | 33441113 | OKТБг-М(1,5)П…12х12Е1 | 14,4±0,6 | 218 |
| 144 | 8733020 | OKТБг-М(2,7)П…12х12Е1 | 15,0±0,6 | 235 |
| В наявності | Так |
| Manufacturer | Одескабель |
| Type of | Cable |
| Weight of packing | 9 kg |
* Characteristics, delivery and appearance of the product may differ from those indicated and / or may be changed by the manufacturer without reflection of the product in the card.
