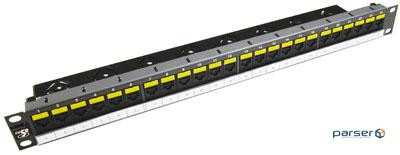

Патч-панель 19 24xRJ-45 UTP cat. 5е , 1U Molex (PID-00174)

19-дюймова комутаційна панель 24 x RJ45, DG +, 568A / B, UTP, PowerCat 5e, 1U, графітовий

PID-00174

Комутаційні панелі PowerCat 5e представляють собою основний тип комутаційного обладнання для створення стаціонарних ліній і трактів передачі сигналів Gigabit Ethernet. IDC-контакт має робочі кромки в формі літери V, які після підключення до них дроти трохи згинаються, усуваючи ефект втоми метал-ла. Кожен порт забезпечений патентованої подпружиненной заслінкою, яка може бути додатково опціонально забезпечена кольоровими маркувальними іконками з метою збільшення ефективності виконання процедур адміністрування. Панель може додатково маркувати етикетками з призначеної для користувача і лінійної сторін. Корпус панелі PowerCat 5е виготовлений з холоднокатаної сталі, що забезпечує її високу механічну міцність.

Відповідність вимогам галузевих стандартів: ANSI / TIA-568-C.2 категорія 5e, ISO 11801: 2002 клас D, ISO 60603-7, EN 50173: 2007 клас D, FCC Subpart F68.5

Основні властивості:

• Панель доступна у варіантах 1U на 24 порти і 2U на 48 портів.
• Кожен порт забезпечений патентованої подпружиненной заслінкою, яка блокує некоректні підключення; ефективно захищає гніздо розетки від попадання в нього пилу і бруду;
• Панель має патентовані IDC-контакти з робочими крайками в формі літери V, які після підключення до них дроти трохи згинаються, усуваючи ефект втоми металу
• Фіксатори зі спеціальною загостреною формою збільшують швидкість виконання монтажних робіт і ефективно утримують підключається кабель.
• Накінечники розеток мають подвійну систему кольорового маркування, яка дозволяє виконувати підключення з розкладкою проводів за схемами 568 А / В.
• Наявність етикеток передньої і задньої маркування окремих портів, а також ідентифікує етикетки самої панелі.
• Панель містить чотири 6-портові групи розеткових модулів.
• Окремі розеткові модулі можуть замінюватися незалежно один від одного.
• Інтегральний задній організатор забезпечує дотримання норм по радіусу вигину лінійних кабелів.
• Панель може поставлятися в варіантах для установки в 19-дюймових і метричних монтажних конструктивах.
• Лінійні кабелі можуть підключатися з використанням звичайних ударних інструментів.
• Порти RJ45 допускають підключення вилок RJ11 і RJ12.
• Фіксована лицьове позначення категорії кожного розеточного модуля і можливість застосування додаткової маркованої іконки.

Механічні параметри:

Корпус комутаційної панелі

• Матеріал: холоднокатаний сталевий лист
• Товщина: 0,060 дюйма (1,52 мм)
• Забарвлення: сіро-графітовий порошкова фарба

Розетка

• Пластиковий корпус: полікарбонат, відповідний UL94V-O
• Довговічність:> 750 циклів включення-відключення
• Матеріал контактів: мідний сплав
• Покриття контактів: 1,27 мкм золота на 2,54 мкм нікелю
• Зусилля підключення:> 100 г
• Зусилля утримання вилки в розетці:> 6,80 кг

Контакти IDC

• Матеріал: полікарбонат, відповідний UL94V-O
• Довговічність:> 200 циклів включення-відключення
• Матеріал контактів: мідний сплав
• Покриття контактів: матовий цинк
• Зусилля підключення:> 100 г
• Калібр встановлюються провідників: 22 - 24 AWG (однодротяний)

Габаритні розміри і маса з упаковкою

• 24 порти з організатором: (висота х ширина х глибина) [мм]: 44 х 483 х 98, 650 г
• 48 портів з організатором: (висота х ширина х глибина) [мм]: 88 х 483 х 98, 1,3 кг

електричні параметри

• Опір ≤ 20 мΩ
• Розкид опору з'єднувача ≤ 2,5 мΩ
• Опір ізоляції ≥ 100 мΩ

передавальні параметри

• Робоче затухання [1-100MHz] ≤ 0.04 · √f дБ
• NEXT [1-100MHz] ≥ 43-20 · log (f / 100) дБ
• FEXT [1-100MHz] ≥ 35.1-20 · log (f / 100) дБ
• RL [1-31,5MHz] ≥ 30 дБ
• RL [31,5-100 MHz] ≥ 20-20 · log (f / 100) дБ
