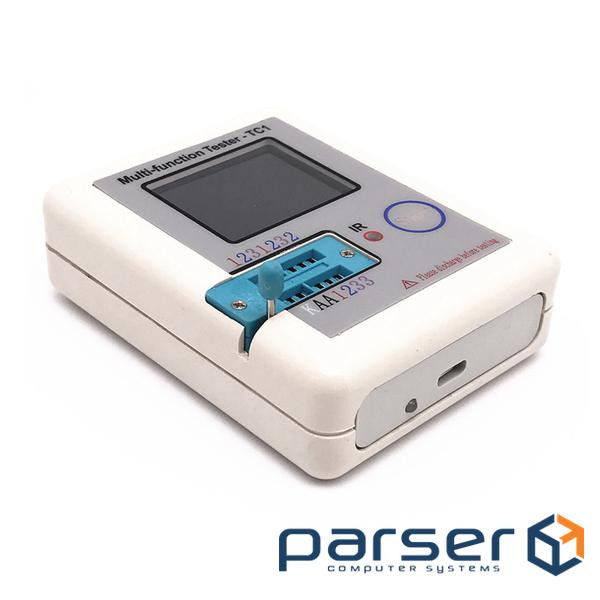

Тестер FNIRSI LCR-TC1, вимірник ESR LCR, Box ESR LCR, Box

Нова модель універсального тестера радіокомпонентів LCR-TC1 заснована на мікроконтролері ATmega324PA. У цю версію встановлюється кольоровий дисплей TFT 1,8&apos,. Від інших подібних тестерів відрізняється конструкцією в готовому корпусі і наявністю літієвого акумулятора ємністю 350 mAh. Наявністю двох нових функцій: розпізнавання ІК посилок від пультів управління та перевірка стабілітронів з напругою до 30 В.
Для стабілітронів у панельці є спеціальні контакти, позначені як &apos,К&apos, та &apos,А&apos,. Катод та анод відповідно. Підключаємо стабілітрон дотримуючись полярності, тиснемо Start і бачимо параметри. У тестері зібраний перетворювач на дві вихідні напруги. Одне близько 8 подається на стабілізатор 7805 і йде на живлення цифрової частини. Друге, близько 34 В призначене для перевірки стабілітронів. Тут усе просто, разом із резистором на 10 ком Стабілітрон утворює параметричний стабілізатор, напруга з якого надходить на вхід МК. Відображає розпинання компонентів, графічний малюнок:
1) Транзистори - Біполярні, Польові
2) Діоди< 4,5 В
3) Діодні зборки 0,01 - 4,5 В
4) Світлодіоди
5) Вимірює напругу 0,1 - 4,5 В
6) Тиристори, Симистори - IGT < 6mA
7) Стабілітрони - напруга пробою 0,01 - 30 В
8) Опір (R) - 0 ... 50 МОм, макс. дозвіл 0.01 Ом
9) Конденсатори:
- Місткість (C) - 0...100000 мкФ, макс. роздільна здатність 0.01 пФ,
- ESR макс. роздільна здатність 0.01 Ом,
- Вимірювання втрат Vloss(%)
10) Індуктивність (L): 10 мкГн - 20 Гн, макс. роздільна здатність 0.01 мГн,
- резонансний метод 0.1 МкГн – 2 мГн, макс. роздільна здатність 0.01мкГн. Крім самого тестера в комплект входить:
Щупи
Перемичка для калібрування
Конденсатор на 1мкФ
Світлодіод
Кабель MicroUSB для заряджання Характеристики:
Кольоровий дисплей TFT 1,8&apos, дозволом 160х128.
Вбудований акумулятор ємністю 450 mAh.
Розмір: 8,8 x 8x 2,8 см
Вага: 111,5 г
