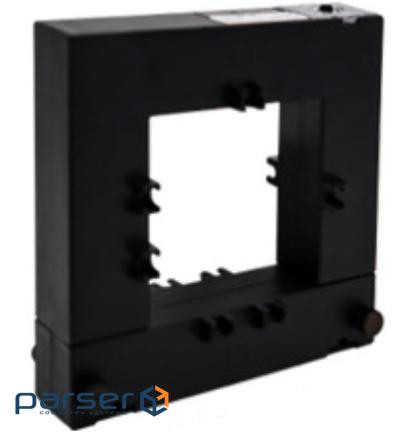

Трансформатор струму DP-58 1000 / 5A, 0,72 кВт, мах 3 кВт (1 хв), 176 * 116 * 31 (80 * 50) мм

Трансформатор струму DP-58 серії DP призначений для вимірювання струму у високострумових мережах та передачі сигналу на пристрої обліку або захисту. Завдяки роз`ємній (відкривається) конструкції, установка можлива без розриву кабелю або відключення навантаження. Це особливо зручно при монтажі в існуючих електричних установках. DP-58 1000 / 5A знаходить застосування у промисловій автоматиці, комерційному та промисловому обліку електроенергії, в системах моніторингу та захисту, а також у розподільчих щитах та трансформаторних підстанціях. Підходить для встановлення на шини чи кабелі великого перерізу. Переваги та застосування:
• Установка без відключення живлення (роз`ємний сердечник),
• Широке вікно (80×50 мм) – зручне для монтажу на товсті кабелі або шини,
• Два способи кріплення – на панель або шину,
• Підходить для систем обліку, вимірювання, захисту та моніторингу,
• Відповідає стандартам IEC60044-1 та GB 1208-2006. Технічні характеристики:
• Модель: DP-58 1000 / 5A
• Первинний струм: 1000 A
• Вторинний струм: 5 A
• Клас точності: 0.5 / 1.0
• Навантаження (Burden), VA: до 10 (залежить від класу)
• Робоча частота: 50 / 60 Гц
• Номінальна напруга ізоляції: 0,72 кВ
• Тестова напруга: 3 кВ AC (1 хвилина)
• Максимальна потужність (1 хвилина): до 3 кВт
• Термічний струм короткого замикання (1th): 60 × In
• Динамічний струм (Idyn): 2.5 × 1th
• Допустиме навантаження: 1.2 × In (постійно)
• Робоча температура: від -10°C до +50°C
• Матеріал корпусу: самозагасаючий (не підтримує горіння)
• Ступінь захисту: IP не вказано (імовірно IP20-IP40)
• Розміри: 176×116×31 мм
• Розмір вікна: 80×50 мм
• Спосіб встановлення: на кабель або шину, кріплення на панель / шину DP-58 1000 / 5A — надійне рішення для точного вимірювання струму в ланцюгах з високим навантаженням, із зручним та безпечним встановленням без втручання у проводку.
